EN500/EN600
恒壓供水
易能電氣
EN500/EN600

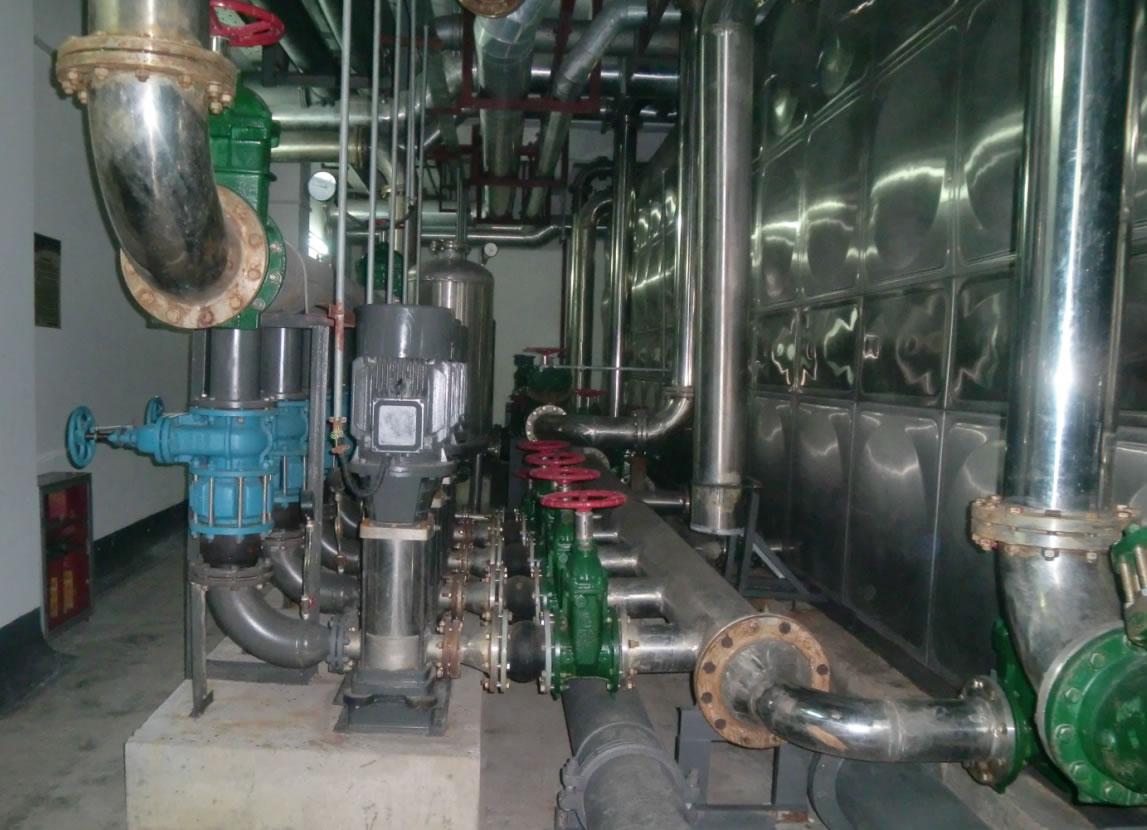

恒壓供水技術是我司開發的新型成熟的技術,它以其獨特優良的控制性能被廣泛應用于供水行業中。供水質量和安全的特殊需要對恒壓供水壓力有著嚴格的要求,
EN500/EN600
恒壓供水方案具有水壓穩定、操作方便、組態簡單、運行可靠、節約電能、自動化程度高等優勢。
EN500/EN600
內置恒壓供水控制算法,獨特過程
PID
運算,壓力表量程設定,斷線保護,無水保護。
■
EN500/EN600
恒壓供水一拖一(無需外加供水控制器)
工作原理:
1
臺變頻器驅動1
臺水泵
管網壓力
<
設定壓力,
變頻器頻率增加,水泵轉速加快,供水量加大,管網水壓上升。
管網壓力
=
設定壓力,
變頻器輸出頻率維持不變,水泵轉速不變,供水量不變,管網水壓保持穩定。
管網壓力
>
設定壓力,
變頻器輸出頻率降低(直至睡眠),水泵減速,供水量減小,維持管網水壓穩定。
實現過程:
壓力傳感器裝供水管網上,將壓力值轉換成
0~10V
電壓信號(或
4
~
20 mA
的電流)。變頻器實時采集壓力表反饋信號值,經
PID
運算后輸出頻率值,調控水泵電機轉速,實現供水壓力恒定。
硬件需求:
壓力傳感器
1
只、變頻器
1
臺。

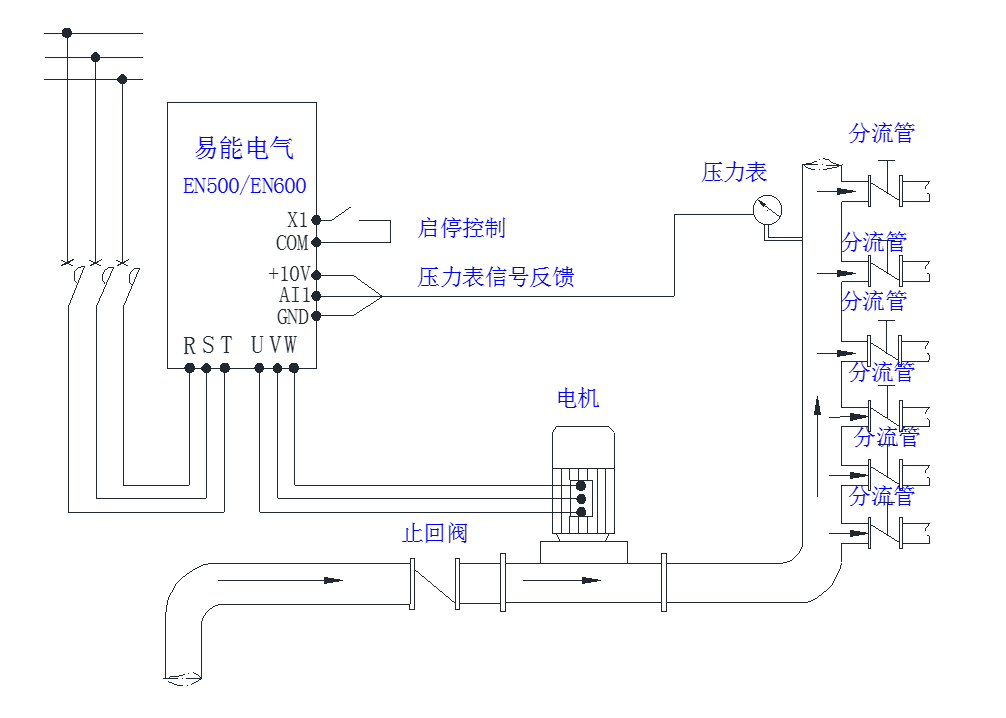

接線方式:
電源線接
R
、
S
、
T
;電機線接
U
、
V
、
W
;啟停開關線接
X1
和
COM
;壓力表信號反饋線接
+10V
、
AI1
、
GND
。見下圖:
參數設置:
1 、基本參數設置:主要是加減速時間、外部端子設定
功能碼參數 |
設定值 |
解釋 |
F00.00 |
2 |
選擇高級菜單模式 |
F00.23 |
1 |
P
型機選擇 |
F01.15 |
1 |
外部端子啟停 |
F01.17 |
300 |
加速時間(單位
0.1秒) |
F01.18 |
300 |
加速時間(單位
0.1秒) |
F02.11 |
1 |
自由停機模式 |
2 、PID 閉環參數設置:設置F12.00=1 恒壓供水模式有效后閉環F11 組的PID 功能自動生效
功能碼參數 |
設定值 |
解釋 |
F12.00 |
1 |
選擇變頻器一拖二供水模式 |
F12.01 |
0.5
(根據實際需要設置)
|
設定壓力值 |
F12.02 |
40
(根據實際需要設置) |
睡眠頻率 |
F12.03 |
0.4
(根據實際需要設置) |
蘇醒壓力閥值 |
F12.06 |
1
(根據實際壓力表量程設置) |
遠傳壓力表量程值 |
3 、(可選項)設定壓力和實際壓力的雙顯:
功能碼參數 |
設定值 |
解釋 |
F00.01 |
36 |
設定壓力值顯示 |
F00.25 |
37 |
反饋壓力值顯示 |
■
EN500/EN600
恒壓供水一拖二(無需外加供水控制器)
工作原理
:1
臺變頻器驅動2
臺水泵工變頻輪流切換工作。
管網壓力
<
設定壓力,
變頻1
泵加速,若達上限頻率壓力不夠,則1
泵切至工頻,2
泵變頻啟動。
管網壓力
=
設定壓力,
變頻器輸出頻率維持不變,所驅動水泵轉速不變,供水量不變。
管網壓力
>
設定壓力,
變頻2
泵減速,若達下限頻率壓力還高,則1
泵從工頻斷開,留2
泵變頻工作。
管網壓力
<
設定壓力,
原變頻運行的2
泵切換工頻,1
泵變頻啟動,周而復始。
硬件需求:
壓力傳感器
1
只、變頻器
1
臺、中間繼電器
4
只、交流接觸器
4
只、熱繼電器
2
只。
工藝實現:
壓力傳感器裝供水管網上,將壓力值轉換成
0~10V
電壓信號(或
4
~
20 mA
的電流)。變頻器實時采集壓力表反饋信號值,經
PID
運算后輸出頻率值控制水泵電機轉速,當一臺泵滿足不了供水量時將該泵切換到工頻,然后變頻器啟動另一臺泵,兩臺水泵工變頻循環工作,實現供水壓力恒定。
接線方式:
電源線接
R
、
S
、
T
;
電機線接
U
、
V
、
W
;
啟停開關線接
X1
和
COM
;
壓力表信號反饋線接
+10V
、
AI1
、
GND
。
中間繼電器
KA0
、
KA1
、
KA2
、
KA3
分別接變頻器主控板上
Y1
、
Y2
、
Y3
、
Y4
。
交流接觸器
KM0
、
KM1
、
KM2
、
KM3
依次接
1
泵變頻、
1
泵工頻、
2
泵變頻、
2
泵工頻

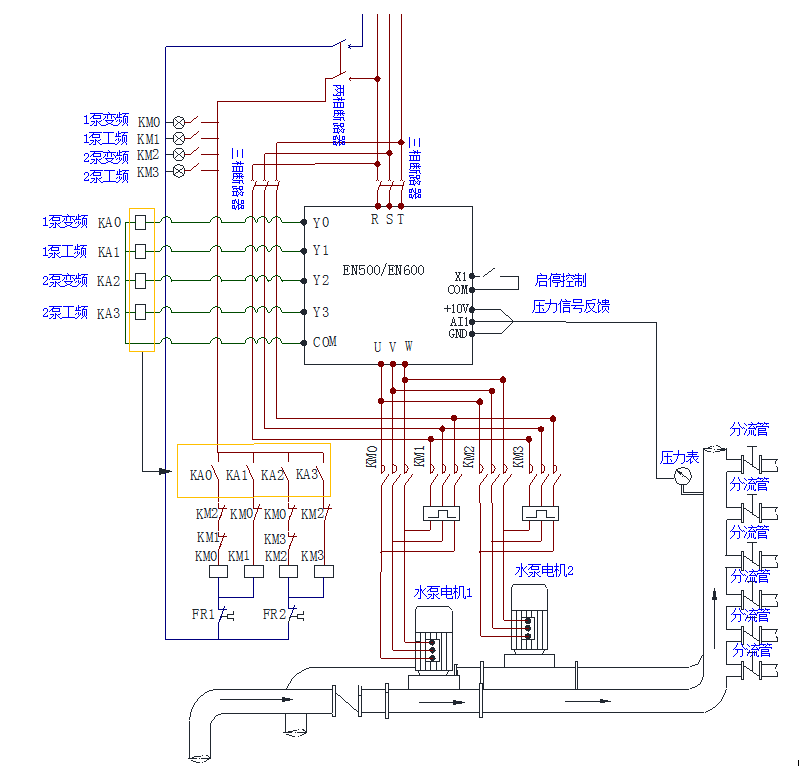

接線圖如下:
參數設置:
1、 基本參數設置:主要是加減速時間、外部端子設定
功能碼參數 |
設定值 |
解釋 |
F00.00 |
2 |
選擇高級菜單模式 |
F00.23 |
1 |
P
型機選擇 |
F01.15 |
1 |
外部端子啟停 |
F01.17 |
300 |
加速時間(單位
0.1秒) |
F01.18 |
300 |
加速時間(單位
0.1秒) |
F02.11 |
1 |
自由停機模式 |
2
、PID
閉環參數設置:設置F12.00=1
恒壓供水模式有效后閉環F11
組的PID
功能自動生效
功能碼參數 |
設定值 |
解釋 |
F12.00 |
1 |
選擇變頻器一拖二供水模式 |
F12.01 |
0.5
(根據實際需要設置) |
設定壓力值 |
F12.02 |
40
(根據實際需要設置) |
睡眠頻率 |
F12.03 |
0.4
(根據實際需要設置) |
蘇醒壓力值 |
F12.06 |
1
(根據實際壓力表量程設置) |
遠傳壓力表量程值 |
F09.00 |
37 |
第一臺泵變頻 |
F09.01 |
38 |
第一臺泵工頻 |
F09.02 |
39 |
第二臺泵變頻 |
F09.03 |
40 |
第二臺泵工頻 |
3 、(可選項)設定壓力和實際壓力的雙顯:
若選擇雙顯鍵盤EN-LED2
、或者液晶鍵盤EN-LCD1/EN-LCD2
時可以實現設定壓力與實際壓力的同時顯示。
功能碼參數 |
設定值 |
解釋 |
F00.01 |
36 |
設定壓力值顯示 |
F00.25 |
37 |
反饋壓力值顯示 |
■
注意事項:
1、
深井泵(或深度潛水泵)需采用
G
型機;
2、
無人當班請?jiān)O(shè)置壓力表斷線檢測,防止壓力表故障或斷線導致水壓過高水管爆裂;
3、 如水源存在無水情況,請根據需要設置欠載保護,防止水泵空打造成損壞。
