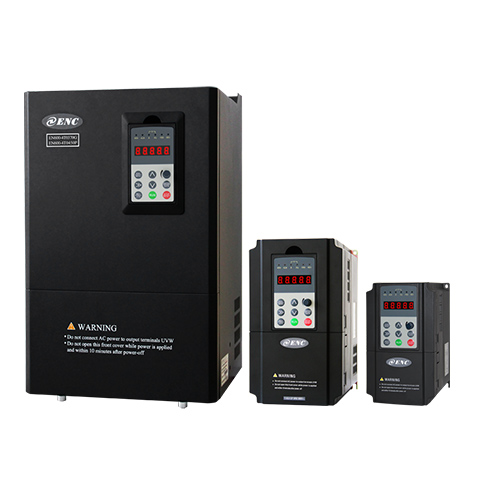

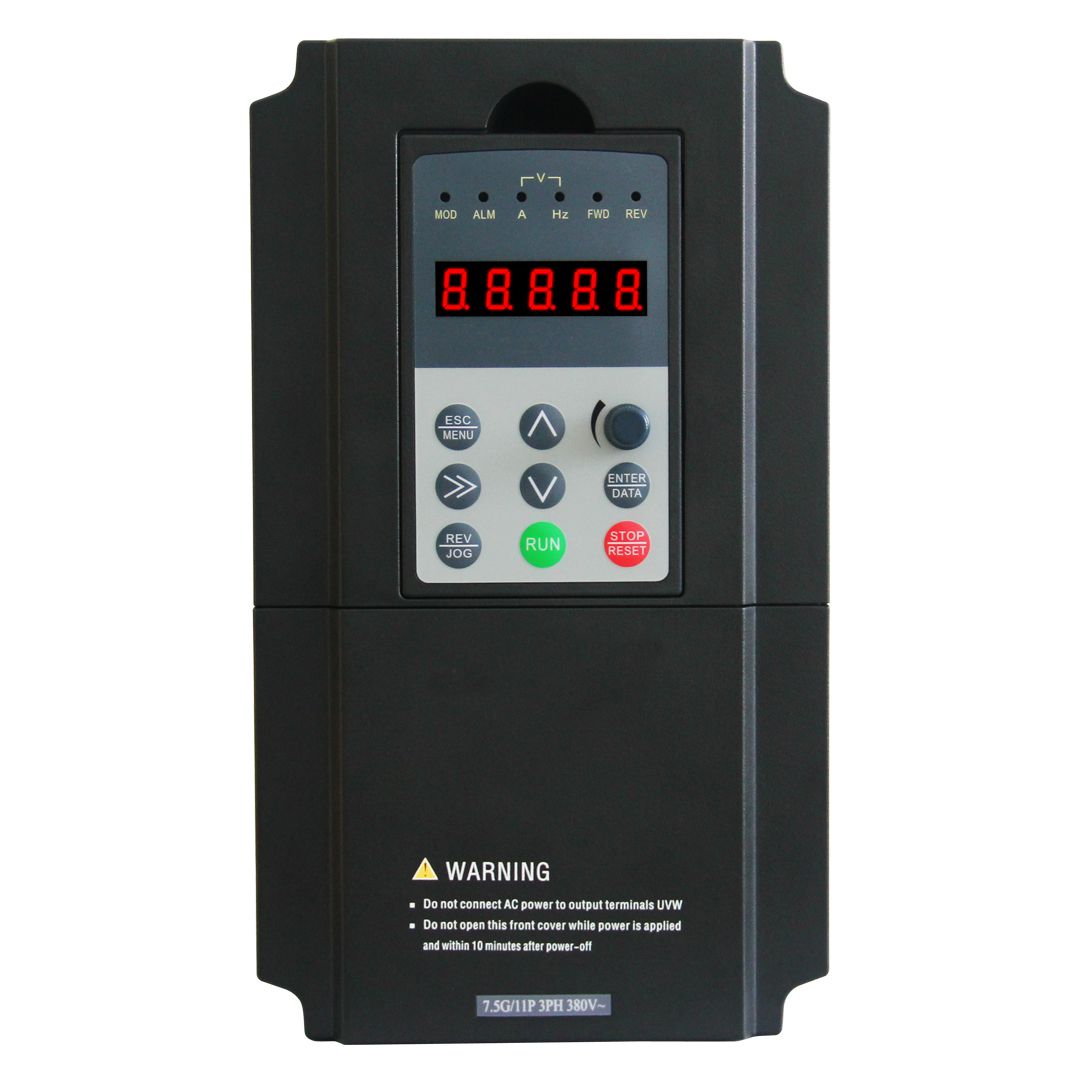

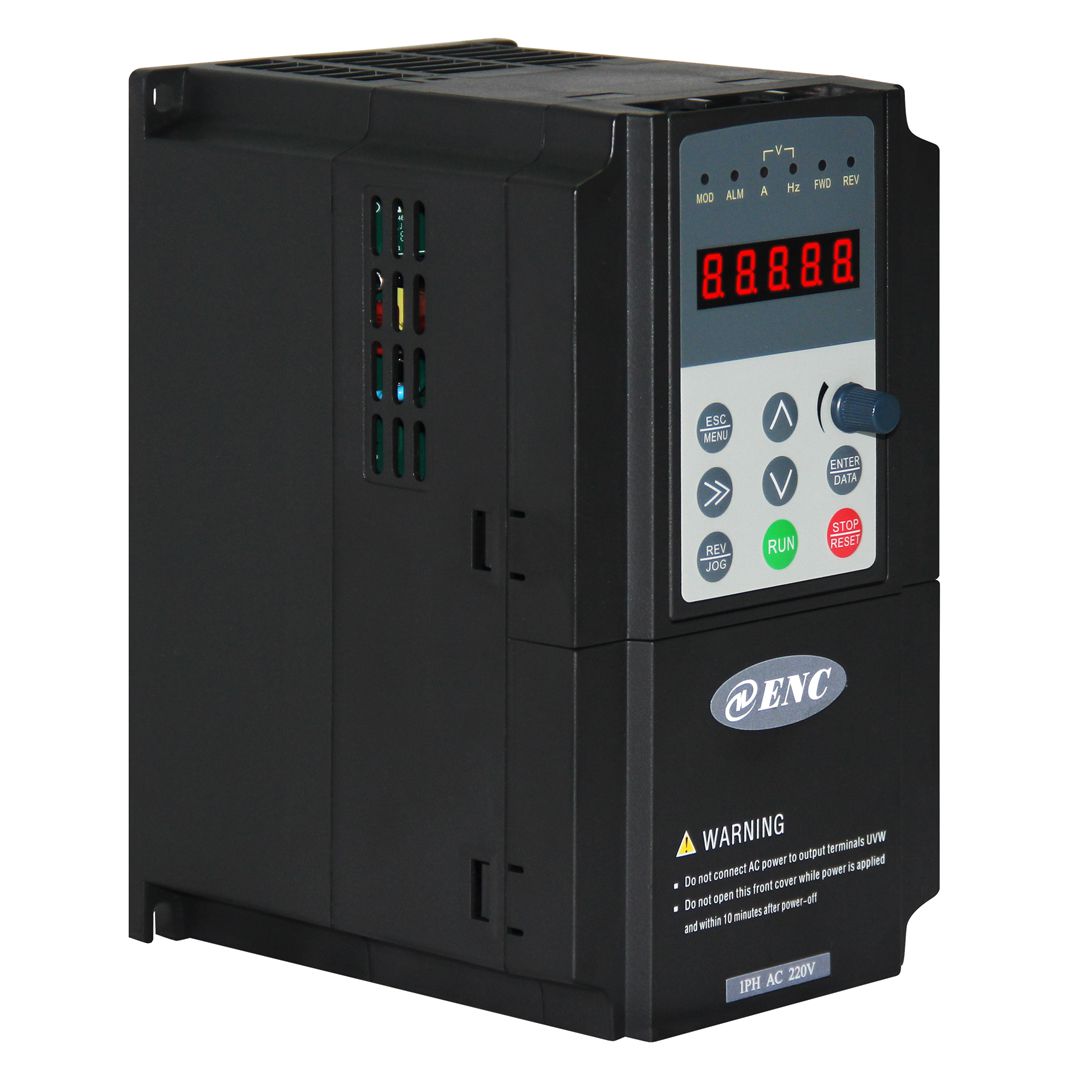

采用32位DSP(數字信號處理器)硬件平臺,先進的控制算法,可實現有PG閉環矢量控制,無PG矢量控制,具有速度矢量和轉矩矢量?jī)煞N工作方式,能快速限住沖擊電流,廣泛用于高端制造業。該系列產品控制精度高、速度響應快、低頻特性優越,智能檢測與保護完善,有著廣泛的組網功能和友好的用戶使用習慣,豐富的外圍總線擴展、端子擴展、繼電器擴展、模擬量擴展等。

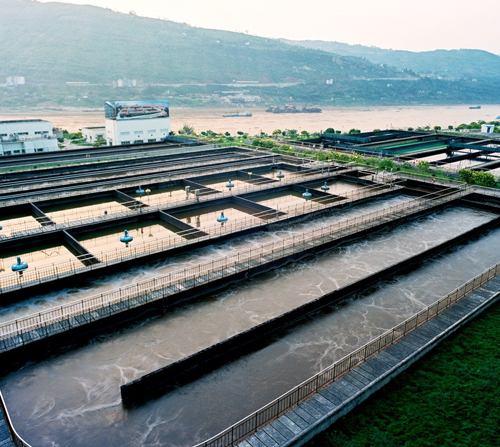

適用于金屬加工、塑料機械、CNC機床、印刷設備、印染行業、造紙、市政工程、供水工程、污水處理等,另外在紡織、制冷、水泥、陶瓷等領域也廣泛使用。
涵蓋無速度傳感器磁通矢量控制、閉環矢量控制、優化的V/F控制,具有速度控制和轉矩控制兩種方式
采用優良的磁通矢量控制算法,控制精度高、速度響應快、低頻特性優越,±0.5%額定同步轉速(無PG矢量控制);±0.1%額定同步轉速(有PG矢量控制);±1%額定同步轉速(V/F控制);結構緊湊、功率密度高、便于安裝、性價比高
獨創自學習功能、轉速跟蹤,支持CANOpen、CANLink、Profibus、Modubus、自由協議,支持本地LED單顯、雙顯鍵盤、本地LCD鍵盤、遠程LCD鍵盤
智能保護與檢測,帶輸入/輸出缺相保護功能,輸出相間短路保護,輸出對地保護功能,豐富的外圍擴展功能,實現總線擴展、端子、繼電器、模擬量的擴展。
廣泛用于滿足風機類、恒轉矩類、沖擊類負載
速度波動小滿足各種高精度場合需求,有PG矢量控制 ±0.1% 額定同步轉速,無PG矢量控制±0.3% 額定同步轉速
具有速度控制和轉矩控制兩種模式
轉矩響應快,有PG矢量控制 ≤10mS,無PG矢量控制≤20mS
功能更強大,瞬時掉電不停機功能、轉速追蹤再啟動功能、下垂控制、力矩控制功能等
智能的故障診斷、報警和保護功能,最大限度保證機器工作的可靠性
鍵盤可上傳下載參數,本機鍵盤和遠控鍵盤均可網線連接。
廣泛應用于各種工業現場
項目 | 項目描述 | ||
輸入 | 額定電壓、頻率 | 單相220伏級:?jiǎn)蜗?20V,50Hz/60Hz; | |
三相380伏級:三相380V,50Hz/60Hz | |||
允許電壓波動范圍 | 單相220伏級:200~260V; | ||
三相380伏級:320~460V | |||
輸出 | 電壓 | 0~380V | |
頻率 | 0~600Hz | ||
過載能力 | G型:150%額定電流1分鐘; | ||
P型:120%額定電流1分鐘。 | |||
控制性能 | 控制方式 | 無PG矢量控制,有PG矢量控制,開環V/F控制,無PG轉矩控制,有PG轉矩控制 | |
速度控制精度 | ±0.5% 額定同步轉速(無PG矢量控制); | ||
±0.1% 額定同步轉速(有PG矢量控制); | |||
±1% 額定同步轉速(V/F控制); | |||
調速范圍 | 1:2000(有PG矢量控制); | ||
1:100(無PG矢量控制); | |||
1:50(V/F控制); | |||
起動轉矩 | 1.0Hz:150% 額定轉矩(V/F控制); | ||
0.5Hz:150% 額定轉矩(無PG矢量控制); | |||
0Hz:180% 額定轉矩(有PG矢量控制); | |||
速度波動 | ±0.3% 額定同步轉速(無PG矢量控制); | ||
±0.1% 額定同步轉速(有PG矢量控制); | |||
轉矩控制精度 | ±10% 額定轉矩(無PG矢量控制,無PG轉矩控制); | ||
±5% 額定轉矩(有PG矢量控制,有PG轉矩控制)。 | |||
轉矩響應 | ≤20ms(無PG矢量控制); | ||
≤10ms(有PG矢量控制); | |||
頻率精度 | 數字設定:最高頻率×±0.01%;模擬設定:最高頻率×±0.5% | ||
頻率分辨率 | 模擬設定 | 最高頻率的0.1% | |
數字設定精度 | 0.01Hz | ||
外部脈沖 | 最高頻率的0.1% | ||
轉矩提升 | 自動轉矩提升;手動轉矩提升0.1~12.0% | ||
V/F曲線(電壓 | 額定頻率在5~650Hz任意設定,可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線 | ||
頻率特性) | |||
加減速曲線 | 兩種方式:直線加減速和S曲線加減速;15種加減速時間,時間單位(0.01s、0.1s、1s)可選 ,最長1000分鐘 | ||
制動 | 能耗制動 | EN600系列三相15KW及以下功率段已內置制動單元,只需在(+)與PB之間加制動電阻;18.5KW及以上功率段可選配內置制動單元,只需在(+)與PB之間加制動電阻,也可外接制動單元于(+)和(-)之間。 | |
EN500系列可外接制動單元于(+)和(-)之間。 | |||
直流制動 | 起動、停止動作分別可選,動作頻率0~15Hz,動作電流0~100%額定電流,動作時間0~30.0s | ||
點動 | 點動頻率范圍:0Hz~上限頻率;點動加減速時間0.1~6000.0秒可設置 | ||
多段速運行 | 通過內置PLC或控制端子實現多段速運行,多達15段,每段對應單獨加減速時間,內置PLC支持掉電保存 | ||
內置PID控制器 | 可方便地構成閉環控制系統 | ||
自動節能運行 | 根據負載情況,自動優化V/F曲線,實現節能運行 | ||
自動電壓調整(AVR) | 當電網電壓變化時,能自動保持輸出電壓恒定 | ||
自動限流 | 對運行期間電流自動限制,防止頻繁過流故障跳閘 | ||
載波調制 | 根據負載特性自動調整載波 | ||
轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑起動 | ||
運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、通訊給定,可通過多種方式切換 | |
運行頻率給定通道 | 主輔給定,實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換 | ||
捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁,同步切換 | ||
輸入 | 數字輸入通道 | 8路通用數字輸入通道,最大頻率1KHz,其中1路可作脈沖輸入通道,最大輸入50KHz,可擴展至14路 | |
輸出 | 模擬輸入通道 | 2路模擬輸入通道,其中AI1可選4~20mA或0~10V輸出,AI2通道為差分輸入,4~20mA或-10~10V輸入可選,可擴展至4路模擬輸入 | |
特性 | 脈沖輸出通道 | 0.1~20KHz的脈沖方波信號輸出,可實現設定頻率、輸出頻率等物理量的輸出 | |
模擬輸出通道 | 2路模擬信號輸出,其中AO1通道可選4~20mA或0~10V,AO2通道可選4~20mA或0~10V可實現設定頻率、輸出頻率等物理量的輸出,可擴展至4路模擬輸出 | ||
特色 | 快速限流 | 最大程度限制變頻器過流、更可靠運行 | |
功能 | 單脈沖控制 | 適用于需要一鍵控制變頻器起、停的場合,按一下起,再按一下停,再按一下又起,如此重復。此種用法簡單可靠,不易誤操作 | |
定長控制 | 可實現定長控制 | ||
定時控制 | 定時控制功能:設定時間范圍0.1Min ~ 6500.0Min | ||
虛擬端子 | 五組虛擬輸入、輸出IO,可實現簡易邏輯控制 | ||
操作鍵盤 | 鍵盤顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 | |
按鍵鎖定 | 實現對按鍵的部分或者全部鎖定 | ||
保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、繼電器吸合保護、端子保護、停電不停保護等 | ||
環境 | 使用場所 | 室內,不受陽光直曬,無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 | |
海拔 | 低于1000米。(高于1000米時需降額使用, 每增加1000米高度輸出電流約降低額定電流的10%) | ||
周圍溫度 | -10℃~+40℃(環境溫度在40℃~50℃,請降額使用或增強散熱) | ||
周圍濕度 | 小于95%RH,無水珠凝結 | ||
振動 | 小于5.9米/秒2(0.6g) | ||
存儲溫度 | -40℃~+70℃ | ||
結構 | 防護等級 | IP20 | |
冷卻方式 | 強制風冷 | ||
安裝方式 | 壁掛式和柜式 |
變頻器型號 | A (mm) | B (mm) | W (mm) | H (mm) | D (mm) | D1 (mm) | D2 (mm) | 安裝 孔徑 (mm) | 圖號 |
EN600-2S0004 | 104 | 186 | 115 | 200 | 151 | - | 164 | 5 | 圖a |
EN600-2S0007 | |||||||||
EN600-2S0015 | |||||||||
EN600-2S0022 | |||||||||
EN600-2S0037 | |||||||||
EN600 -4T0007G /0015P | 104 | 186 | 115 | 200 | 151 | - | 164 | 5 | |
EN600 -4T0015G /0022P | |||||||||
EN600 -4T0022G /0037P | |||||||||
EN600 -4T0037G /0055P | |||||||||
EN600 -4T0055G /0075P | 129 | 227 | 140 | 240 | 175 | - | 188 | 5 | |
EN600 -4T0075G /0110P | |||||||||
EN600 -4T0 110 G /0150P | 165 | 281 | 180 | 304 | 189 | - | 202 | 6 | |
EN600 -4T0 150 G /0185P | |||||||||
EN600 -4T0185G /0220P | 180 | 382 | 250 | 398 | 210 | 214 | 223 | 9 | |
EN600 -4T0220G /0300P | |||||||||
EN600 -4T0300G /0370P | 180 | 434 | 280 | 450 | 240 | 244 | 253 | 9 | |
EN600 -4T0370G /0450P | |||||||||
EN600 -4T0450G /0550P | 190 | 504.5 | 290 | 530 | 250 | 254 | 263 | 9 | |
EN600-4T0550G /0750P | |||||||||
EN600-7T0110G/0150P | 180 | 434 | 280 | 450 | 240 | 244 | 253 | 9 | 圖b |
EN600-7T0150G/0185P | |||||||||
EN600-7T0185G/0220P | |||||||||
EN600-7T0220G/0300P | |||||||||
EN600-7T0300G/0370P | 190 | 504.5 | 290 | 530 | 270 | 274 | 283 | 9 | |
EN600-7T0370G/0450P | |||||||||
EN600-7T0450G/0550P | |||||||||
EN600-7T0550G/0750P | |||||||||
EN600-7T0750G/0900P | 297 | 628 | 400 | 650 | 340 | 344 | 353 | 12 | |
EN600-7T0900G/1100P | |||||||||
EN600-7T1100G/1320P | |||||||||
EN600-7T1320G/1600P | |||||||||
EN600-7T1600G/2000P | - | 97 3 | 500 | 1000 | 400 | - | 413 | 9 | 圖 c |
EN600-7T2000G/2200P | |||||||||
EN600-7T2200G/2500P | |||||||||
EN600-7T2500G/2800P |
?

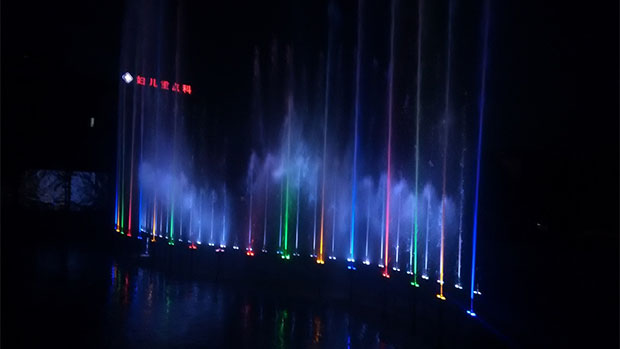

噴泉作為動態藝術景觀在我國有著悠久的歷史,它們不僅起到了美化環境,點綴景物、烘托氣氛的作用而且吸引顧客…
了解更多 +繩鋸機是開山設備,可對較厚的混凝土實現各種切割,能保障橋梁、橋墩、碼頭平臺、水下混凝土樁的靜力切割拆除…

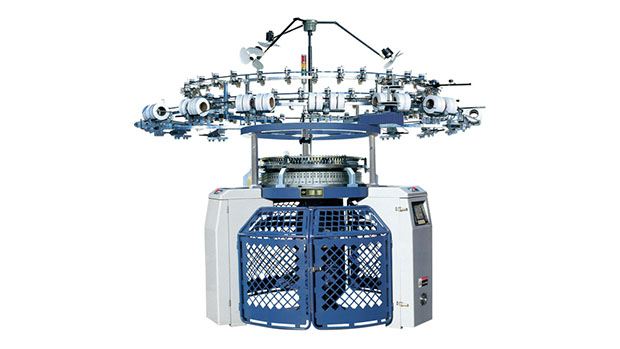

了解更多 +易能EN600系列屬于高性能磁通矢量變頻器,已在浙江、江蘇、廣東等地得到良好的應用,其完全滿足了在針織大圓…

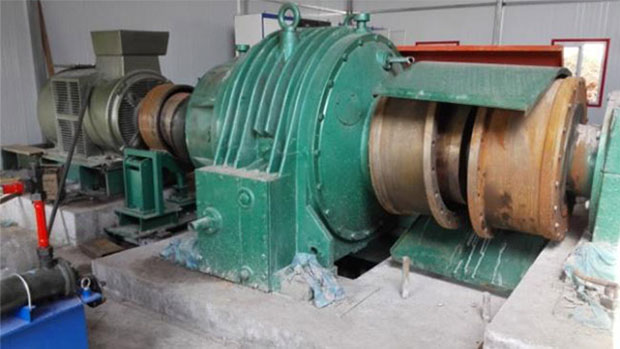

了解更多 +卷?yè)P(yáng)機又稱絞車,可垂直提升、水平或傾斜拽引重物,通過卷筒纏繞鋼絲繩或鏈條提升或牽引重物的輕小型起重設備…
