EN500變頻器在大型破碎機的應用
卷?yè)P(yáng)機又稱絞車,可垂直提升、水平或傾斜拽引重物,通過卷筒纏繞鋼絲繩或鏈條提升或牽引重物的輕小型起重設備,可單獨使用,也可作起重、筑路和礦井提升等機械中的組成部件。

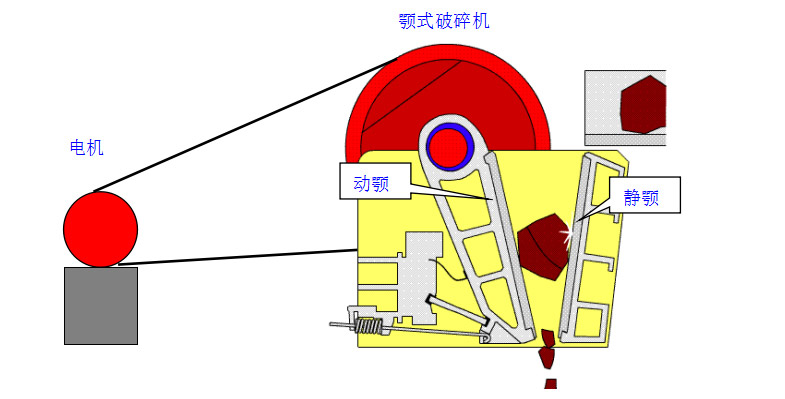

顎式破碎機工藝

破碎機分不同規格和使用范圍,鄂式破碎機主要用于粗碎,標準圓錐破碎機主要用于中碎;短頭型圓錐破碎機用于細碎。本篇通過講述EN500變頻器在大型顎式破碎機的應用,讓讀者掌握易能產品破碎機使用方法。

顎式破碎機工作部分是兩塊顎板組成,靜止的是定顎,另一個做上下往復運動的是動顎。動顎與靜顎不停的分開和靠近,物料進入破碎腔,受到擠壓,彎折和劈裂作用而破碎。

EN500變頻器顎式破碎機應用

1.現場電機參數:

功率:400KW

極數:8

額定頻率:50HZ

額定電壓:380V

額定定子電流:738A

額定轉速:779r/min

2.現場工作情況:

電機采用自耦降壓?jiǎn)?dòng),啟動電流非常大,導致整個工場電壓被拉低

正常工作時電機一直處于工頻50HZ全速運轉

工作時電機輸出電流:600A~800A

空載時電機電流:200A

額定定子電流:738A

運石料工程車工作周期2.5~4分鐘每趟

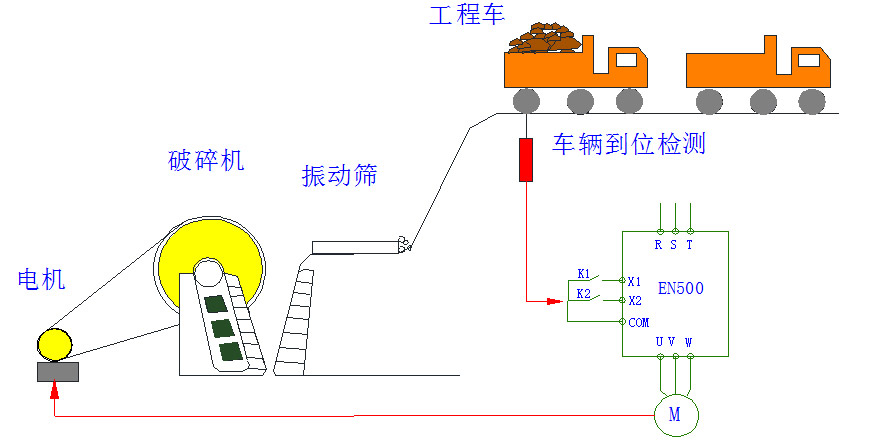

3.工作示意圖:

應用分析與實現

可行性分析

運石料車工作2.5~4分鐘每趟,每車料約1.5分鐘可破碎完畢,每周期設備最短空載運行時間1~2.5分鐘。設備每周期有兩種工作狀態:破碎和空載,破碎時電流600A~800A,空載時電流200A。因空載時為無效工作,此時可降低運行轉速。

變頻器選型

比破碎機電機功率大1~2檔。

應用實現

選擇EN500-4T450G/P變頻器,破碎石料運行50HZ,空載運行30HZ;運料車工程車卸貨處安裝位置檢測開關,運料車到位輸出信號給變頻器,變頻器加速到50HZ,運料車離開經過1.5分鐘結束破碎,變頻器減速到30HZ運行,周而復始。設置兩段加減速時間:第一段加速?gòu)?HZ到30HZ,設置加速30秒;第二段30HZ到50HZ加速20秒,從50HZ到30HZ,減速時間40秒。

控制接線

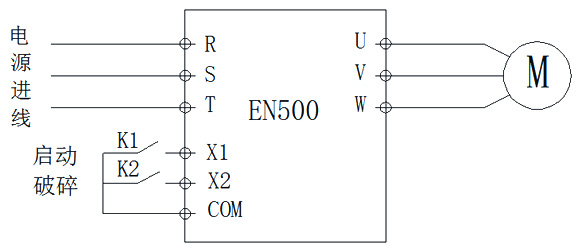

變頻控制接線圖:

電源進線:接R、S、T;

輸出到電機線:接U、V、W;

啟動變頻器:K1接通,變頻器從0加速到30Hz;

破碎工作狀態:K2接通,變頻器運30Hz加速到50Hz;

空載狀態:K2斷開,變頻器運行1min之后,從50Hz減速到30Hz,花時40秒;
