螺旋打樁機主要由頂部滑輪組、立柱、斜撐桿、底盤、行走機構、回轉機構、卷揚機構、操縱室、液壓系統及電氣系統組成。立柱為折疊式,采用箱形截面結構型式,法蘭連接方式。立柱兩側配有圓形或方形滑道作為動力頭、鉆桿上下運動的導向和抗扭。此種鉆機配備的箱形可折疊式立柱利用液壓缸進行起降,方便快捷,運輸時也不需拆卸。立柱下部與上盤鉸接,中后部與斜撐桿鉸接,立柱頂部有滑輪組,用來完成對動力頭、鋼筋籠和注漿導管等的起降。動力頭沿滑道上下滑動托運時可拆卸。
系統應用

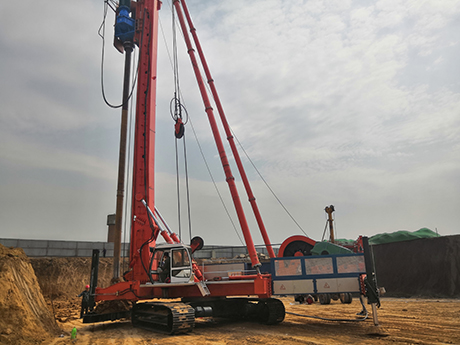

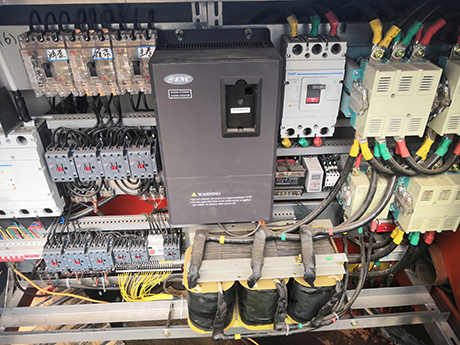

近期,易能EN600 系列變頻器在某一現場的螺旋打樁機中完美應用。該現場原先使用日系品牌變頻器,由于工藝狀況需求,客戶需要改善控制方式,優化運行性能,同時還要控制成本。根據客戶的需求我們選用了易能EN600系列變頻器,以產品優良的應用特性,和較高的性價比成功取代了進口品牌變頻器,性能卓越,工作穩定可靠。現場圖如下所示:
系統配置

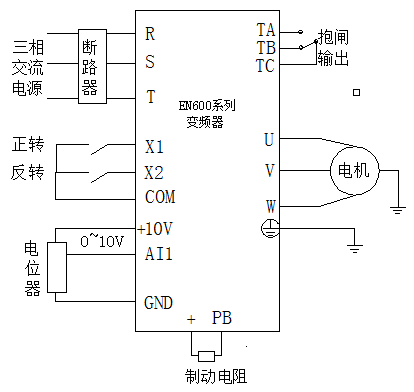

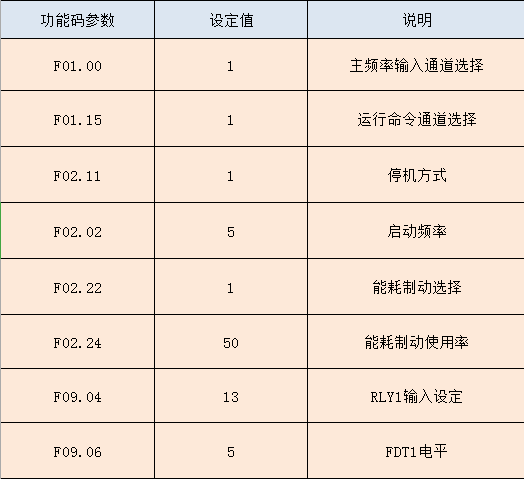

該方案動力部分配置了一臺易能EN600型110kW變頻器,以一拖二的方式驅動兩臺55kW電機同向旋轉形成力矩帶動鉆桿;卷揚部分用一臺22KW電機,選用我司EN600型30KW變頻器來進行驅動,同時利用外部電位器調速以應對不同的速度要求。部分變頻器接線與參數如下:
應用優勢
◇ EN600變頻器為高性能矢量變頻器,具有低頻力矩大,過載能力強等特點,為設備平穩運行提供可靠保障。
◇ 充分發揮了穩定可靠性和噪音小的特點,減小了裝機在城市建設中噪音污染。
◇ 足夠?qū)挼恼{(diào)速范圍和能應對不同地質情況等不良因素,調速精度高、穩定性好。
◇ 操作簡潔、功能齊全,同時降低了減速箱的制造成本,大大提高了工作效率。
◇ 減少了機器的磨損,延長了使用壽命。
