性能 |
SVC
控制模式 |
?
VC
控制模式 |
V/F
控制模式 |
控
制
性
能 |
控制方式 |
混合型矢量控制方式 |
頻率
/電壓控制方式 |
無速度傳感器高速的速度與轉矩控制 |
帶速度傳感器高速、高精度的速度與轉矩控制 |
最大轉速 |
相當于
245Hz |
相當于
245Hz |
400Hz |
載波頻率 |
1.0
～
10.0kHz(載波頻率大于默認值時變頻器需要降額使用
) |
過負載能力 |
150%
額定電流
1分鐘 |
速度控制范圍 |
1:100(
通用電機
) |
1:1000(
專用電機
) |
約
1: 50 |
速度
/頻率精度 |
數字輸入
(-10
℃～
40℃
) |
±
0.5% |
±
0.01% |
±
0.01%(頻率精度
) |
模擬輸入
(25
℃±
10℃
) |
±
0.5% |
±
0.2% |
±
0.2%(頻率精度
) |
速度控制方式 |
魯棒控制 |
魯棒控制 |
無 |

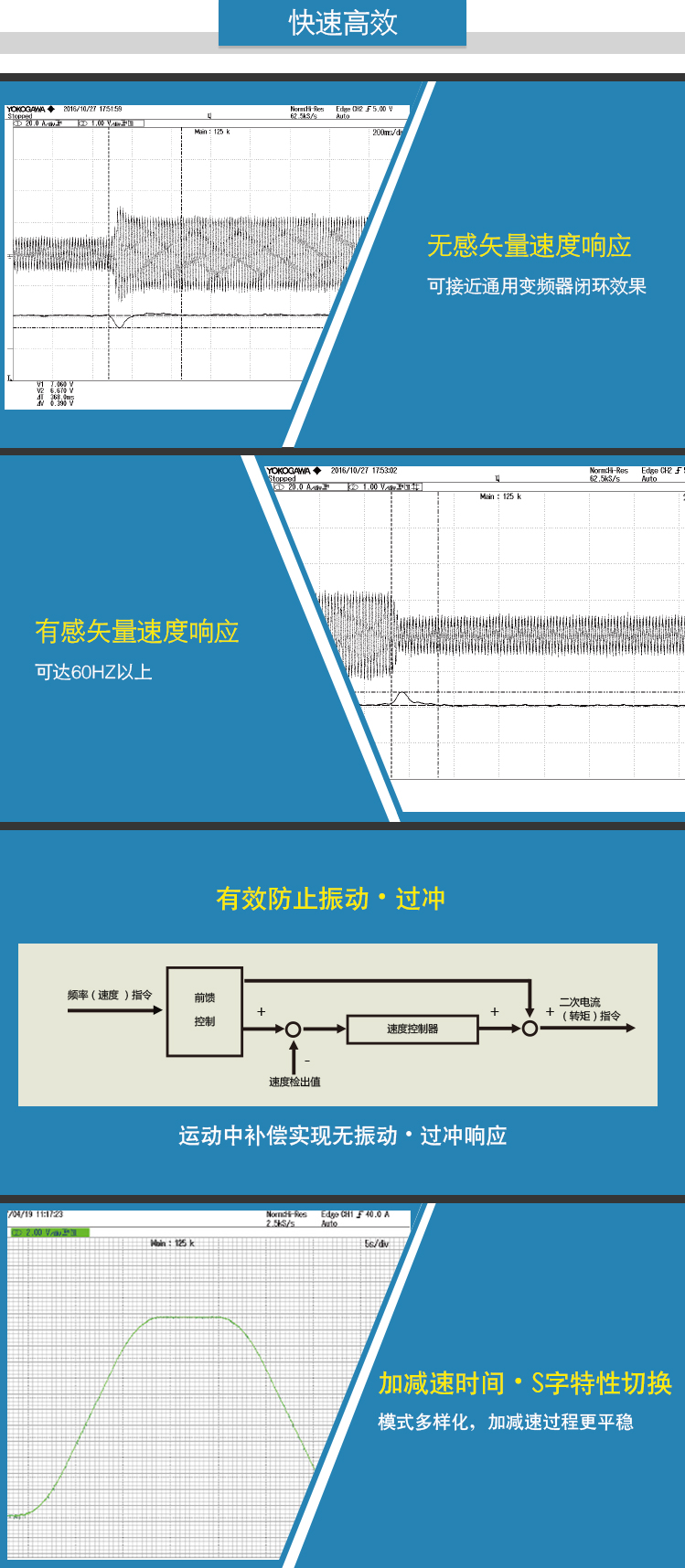

速度控制響應 |
200rad/s(-3dB) |
400rad/s(-3dB) |
無 |
轉矩控制精度 |
＜±
8%(通用電機
) |
＜±
3%(專用電機
) |
無 |
轉矩控制響應 |
2krad/s(-3dB) |
2krad/s(-3dB) |
無 |
恒功率范圍 |
1:4 |
無 |
零速度控制 |
不能 |
可以 |
無 |

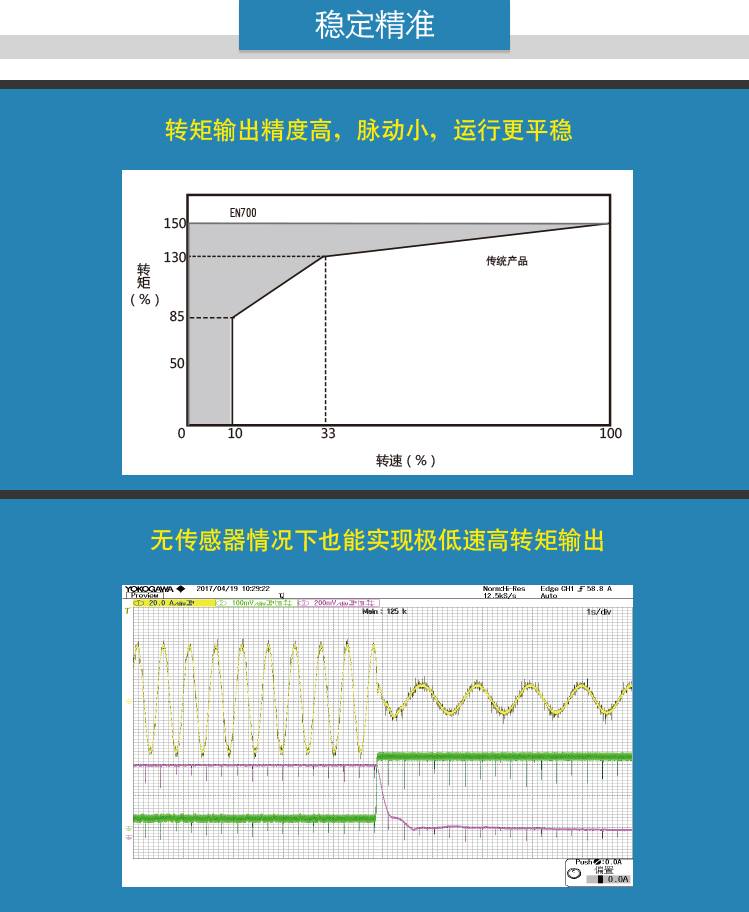

啟動轉矩 |
大于
150% |
大于
150% |
? |
轉矩限制 |
可在正轉驅動、正轉再生、反轉驅動、反轉再生四象限內設定，設定范圍：
0～
150%（可因驅動組合中的電動機不同允許設定至
200%）。 |
可在驅動、再生側設定，設定范圍：
0～
150% |
主要
控制
功能 |
轉矩控制、速度控制
/轉矩控制切換運行、默認的轉速跟蹤快速啟動功能、高效率運行、禁止反轉模式選擇、防止再生失速功能、直流制動、能耗制動、靜止與旋轉自學習、轉矩提升、抑制不穩定功能、帶參數備份功能的拆卸式端子排、下垂控制、機械損耗補償設定、加減速時的速度偏差限制、多段速程序運行、停止方式、內置
PID功能、點動運行、跳越功能、接點加減速功能、冷卻風扇
ON/OFF功能、故障重試、定時控制、
S曲線加減速、加減速時間切換、速度
/頻率保持功能、第
2電機切換運行、過轉矩檢測輸出、
2線與
3線制順控、正反轉切換、預勵磁、轉矩
/轉速到達檢測輸出、

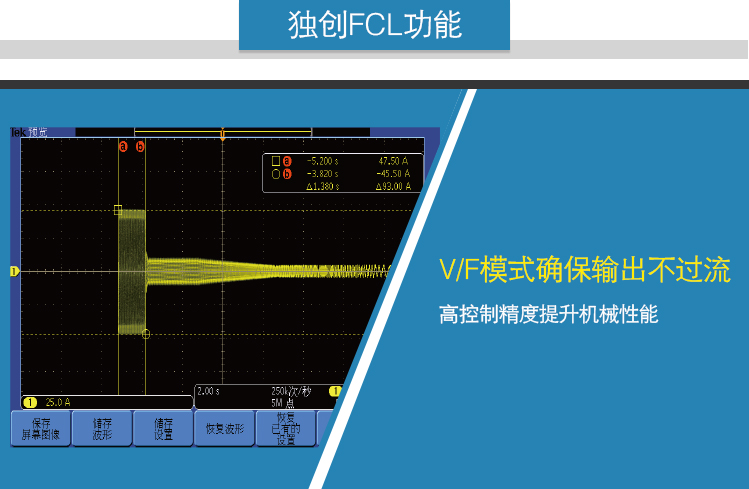

FCL過流故障回避、
MODBUS通訊等。 |
主要保護功能 |
輸入輸出缺相保護、電動機與變頻器過熱保護、電容過溫保護、電動機與變頻器過載保護、
IGBT模塊異常、過流保護、過電壓保護、欠電壓保護、選配件異常保護、外部故障保護、過速度與過轉矩保護、通訊異常、速度控制出錯、速度檢測器異常、主接觸器斷開保護。 |

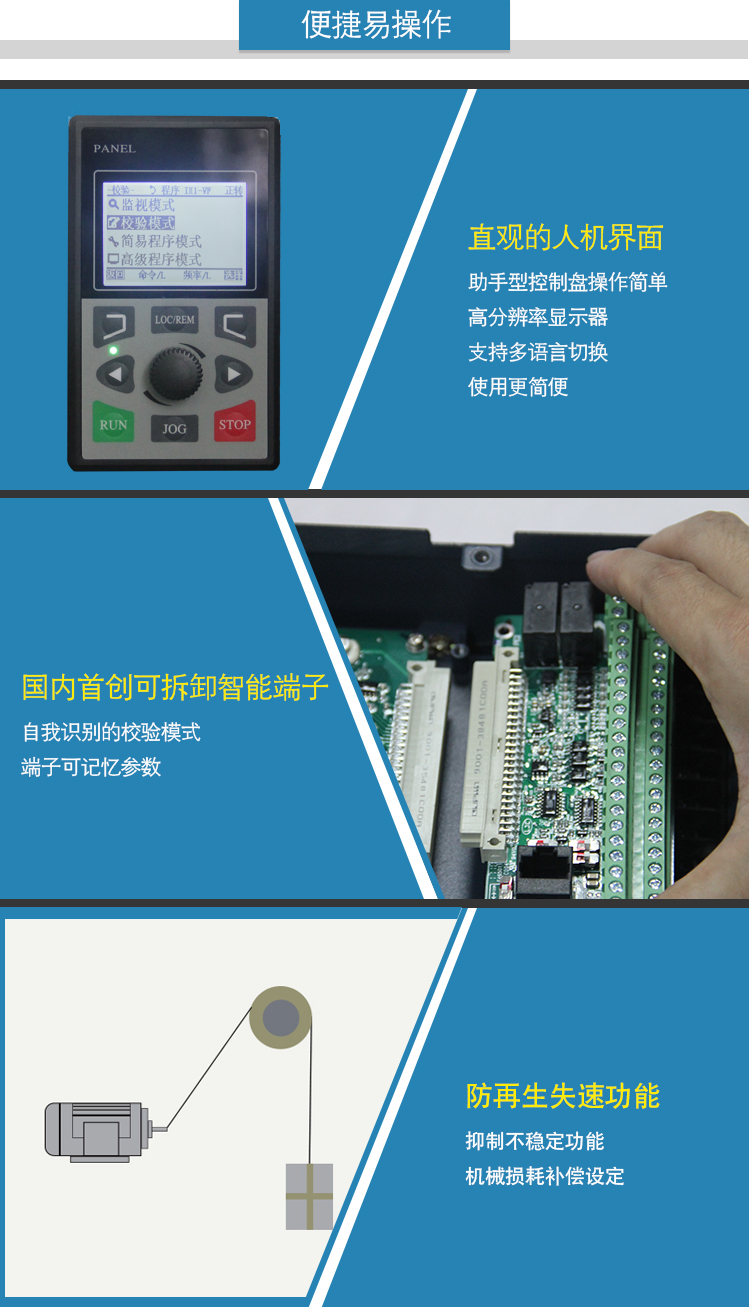

操作鍵盤 |
LCD
顯示 |
參數拷貝：可通過操作面板實現參數的快速復制
按鍵鎖定：實現對按鍵的部分或者全部鎖定 |
環
境 |
使用場所 |
室內垂直安裝，不受陽光直曬，無可見粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
海拔高度 |
低于
1000米。（高于
1000米時需降額使用，每增加
1000米高度輸出電流約降低額定電流的
10%） |
環境溫度 |
-10
℃～
+40℃。環境溫度在
40℃～
50℃時，需降額使用。 |
環境濕度 |
小于
95%RH，無水珠凝結 |
振動 |
小于
5.9米
/秒2
(0.6g) |
存儲溫度 |
-40
℃～
+70℃ |
結
構 |
防護等級 |
IP20 |
冷卻方式 |
強制風冷 |
安裝方式 |
壁掛式 |
